人民网>>艺术收藏>>最新资讯

长沙蓝釉器之谜

2015年07月13日10:38    来源:中国文物网    手机看新闻
原标题:长沙蓝釉器之谜

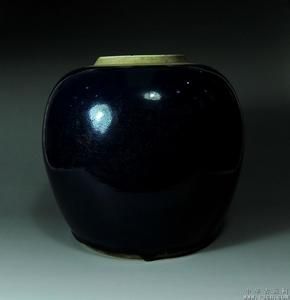

清早宝石蓝釉器

  清早宝石蓝釉器

  在铜釉中如果渗有高分量的磷酸盐,而氧化铝的成份又低,那在高温烧成后表面釉色总泛上青蓝的色调,而过去还当这是钴料烧成的。长沙窑像中国其它瓷器,常就地采用漫山遍野的凤尾草作为釉料,凤尾草含氧化钙,又带有磷酸盐,在烧成后铜釉的纹饰便带松石绿的色层。

  含氧化钙多的釉水也称石灰釉,在高温中烧成透明的松石绿表层,但石灰釉在高温中的黏度低,容易流淌,因此不好控制。在这种乳浊白釉中加入铜釉,高温烧成便更容易烧成蓝釉,与铜绿相辉映而成松石绿或孔雀绿。但由于釉的流淌强而不易成色,这就说明了长沙窑的蓝釉器为数不多。蓝色的形成并不是釉料所致,而其实是一种光线反射的蓝,这种蓝釉器常被误认为火度不够的畸形产物,但这类变态的器物因为稀有及美丽,却为收藏家所钟爱。在蓝釉中的乳浊物是磷酸盐造成,在冷却过程中磷会把釉中的钙与硅分隔成不可相熔的两层玻化物,却又胶化成一体的“玻璃中的玻璃”,这种现象在陶瓷科技上又称为“液——液分相釉”。对长沙窑器来说,这两种液相中,一为氧化钙,是相连成连续性的液浆,而另一液相则为氧化硅,是包含在钙的液浆中的无数孤立颗粒。这些小颗粒都很微细,直径不到0.08微米(um),比光波中蓝光的波长(0.4-0.5微米um)还细,由于光波中的干涉作用,便析出一股短波光谱中的蓝色的光,使得长沙窑器的釉中泛蓝而看似蓝色的颜料。这种原理就像列理(Rayleigh Scattering)散射现象。天空的蓝,就是因阳光在透过大气层的水蒸气分子时,由于这些分子微粒细小,而阳光以大角度散射到地面的光线,根据列理定律,常以短波长的光谱为最有效,也就是蓝光那一端,因此天空常呈现一片蔚蓝。

  上述这种长沙窑器的液——液分相釉具有特定的化学组成范围,主要特点是含硅多,含铝少,而磷含量也比较高,在烧成后以较慢的冷却速度降温,会分离成两个成份不同,互不混溶的液相,其中一相以无数孤立小液滴形成分散于另一个连续性的液浆里(就好像油和水,互不交溶,但一摇晃,油便在水中散成孤立的颗粒状)。孤立小液滴的大小一般小于0.2微米(1000微米=1毫米),因此波长更短的蓝光容易受到散射。中国历代高温釉中有不少属于液—液分相釉,例如长沙窑、钧窑、龙泉、天目及吉州窑,都带有明显乳浊感和蓝色乳光现象。钧窑的天青釉就是典型的乳光釉。

  在陶瓷科技分析上也把这种蓝釉乳光的现象称为窑变。窑变釉的产生则建立于液——液分相的成功。因窑变产生蓝光须具备以下条件:

  1)釉层要厚;

  2)适度温度烧成后慢速冷却;

  3)乳浊相(由磷酸盐化鲜而成)诱发液——液分相;

  4)在分相液中的孤立小液滴必须小于1微米,而釉中多硅少铝。

  长沙窑的纹饰,只有在烧造时符合这四个条件,才能转蓝,而且蓝光都集中在厚釉的地方。

  如果提高烧成温度或加快冷却时间,釉中的分相小液滴逐渐回熔,孤立相和连续相合而为一,分相釉变成了透明釉,那就不再泛出蓝光了。

  蓝色常令人联想起深不可测的大海,而对长居沙漠之中的中东人来说,蓝色的大海令他们心驰神往,因此他们对蓝色情有独钟。长沙的窑工抓住了中东顾客的心理,因此尽量烧造蓝釉的器物以作竞销。最出名的例子便是一个执壶,由蓝色与褐色的联珠纹串成连绵不断的圆圈,颇似波斯地毯的构图。很明显,烧造蓝釉器是窑工们以窑变法尝试烧造成的。所以蓝釉器应当被珍赏而不该当成烧造失败的废品。

(责编:潘佳佳、董子龙)


注册/登录
发言请遵守新闻跟帖服务协议

使用其他账号登录: 新浪微博帐号登录 QQ帐号登录 人人帐号登录 百度帐号登录 豆瓣帐号登录 天涯帐号登录 淘宝帐号登录 MSN帐号登录 同步:分享到人民微博

社区登录
用户名: 立即注册
密  码: 找回密码

  • 最新评论
  • 热门评论
查看全部留言

24小时排行 | 新闻频道留言热帖
